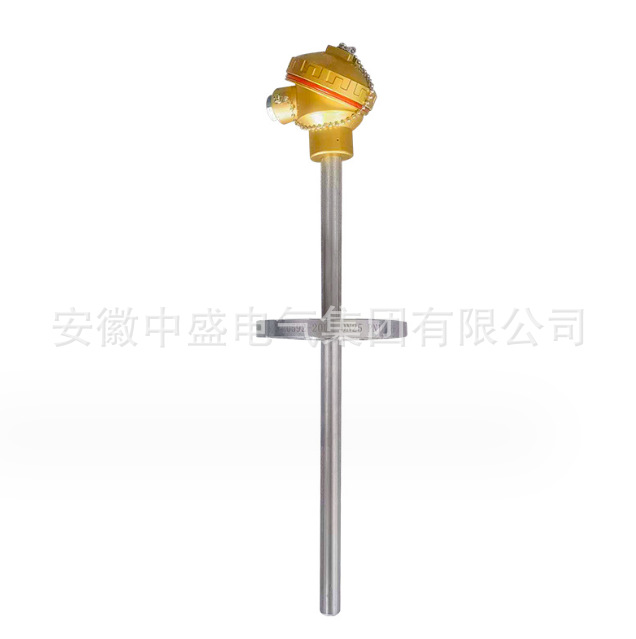

產品名稱：WRN-431K型固定法蘭式裝配熱電偶
瀏覽：
添加時間：2026-02-06 10:16:17
推薦度：

介紹：

一、產品概述

WRN-431是裝配式熱電偶系列中的標準型號，采用固定法蘭安裝方式，分度號為K型（鎳鉻-鎳硅）。產品通常與顯示儀表、記錄儀表或電子調節器配套使用，用于直接測量工業生產過程中0～1300℃范圍內的液體、蒸汽、氣體介質及固體表面溫度。K型熱電偶是目前工業應用***廣泛的廉金屬熱電偶類型。

二、與WRM-431G的核心區別對比

對比維度	WRN-431（K型）	WRM-431G（N型）
分度號	K（鎳鉻-鎳硅）	N（鎳鉻硅-鎳硅）
測量范圍	0～1300℃（標準）	0～800℃（標準）
熱電動勢	較大（約41μV/℃）	較?。s39μV/℃）
抗氧化性	較好（但低于N型）	更優（抗高溫氧化）
高溫穩定性	800℃以上易漂移	1200℃以下更穩定
成本	相對較低	略高（材料成本）
應用場景	常規工業測溫（≤1300℃）	高溫氧化環境（≤1200℃）

關鍵差異說明：

分度號差異：K型（EU-2）與N型（Nicrosil-Nisil）的熱電偶絲材料成分不同，導致熱電特性、抗氧化性和高溫穩定性存在本質區別
溫度上限：WRN-431標準測量上限為1300℃，但實際長期使用建議不超過1200℃；WRM-431G標準為800℃，但高溫型可達1000℃
應用側重：K型適用于大多數常規工業場合，N型更適用于高溫氧化性氣氛或需要更高穩定性的場合

三、主要技術參數

參數類別	技術指標
型號標識	WRN-431
分度號	K（鎳鉻-鎳硅）
測量范圍	0～1300℃（標準型） 0～800℃（常用工作范圍）
允許偏差	±2.5℃或±0.75%t（t為實測溫度）
熱響應時間	≤90秒（T0.5，標準型）
保護管直徑	16mm或20mm（可選）
保護管材質	1Cr18Ni9Ti（0-800℃） 0Cr25Ni20（0-1300℃）
絕緣電阻	≥100MΩ（常溫）
接線盒形式	防水式（G型，IP65防護等級）
安裝方式	固定法蘭式
公稱壓力	2.5MPa（常溫下）

四、型號命名規則解析

WRN-431型號含義：

WR：熱電偶（W表示溫度，R表示熱）
N：分度號K型（鎳鉻-鎳硅）
4：固定法蘭式安裝（區別于3為活動法蘭）
3：防水式接線盒（區別于2為防濺式）
1：設計序號（通常指保護管直徑規格）

注意：部分廠家型號標注可能存在細微差異，但核心結構特征一致。

五、結構特點

1. 核心組件

感溫元件：采用鎳鉻-鎳硅熱電偶絲焊接而成，正極為鎳鉻合金（KP），負極為鎳硅合金（KN）
保護管：不銹鋼材質（1Cr18Ni9Ti或0Cr25Ni20），提供機械保護和耐腐蝕性能
絕緣材料：高溫陶瓷或氧化鎂粉末填充，確保電氣絕緣
接線盒：防水式設計（G型），防護等級IP65，內部有2個接線端子（正負極）

2. 安裝特征

固定法蘭：便于在管道或設備上固定安裝，法蘭尺寸可根據用戶需求定制
插入深度：通常為保護管外徑的8-10倍，確保測量準確性
密封結構：法蘭與設備連接處采用密封墊片，防止介質泄漏

六、工作原理

WRN-431基于熱電效應原理工作：兩種不同成分的導體（鎳鉻和鎳硅）一端焊接形成測量端（熱端），另一端作為參比端（冷端）。當兩端存在溫差時，回路中會產生熱電動勢，該電動勢的大小與溫差成正比。通過測量熱電動勢，即可確定被測介質的溫度。

K型熱電偶特性：
