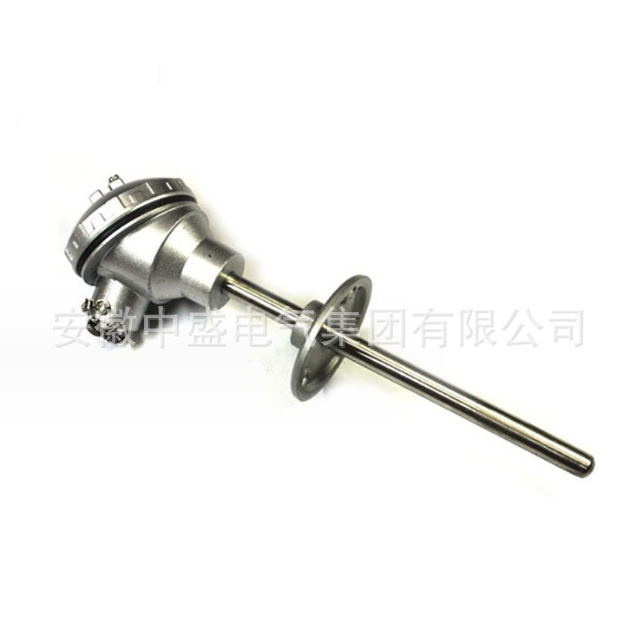

產品名稱：WRN2-431雙支K型固定法蘭式裝配熱電偶
瀏覽：
添加時間：2026-02-06 10:19:51
推薦度：

介紹：

一、產品概述

WRN2-431是裝配式熱電偶系列中的雙支型號，采用固定法蘭安裝方式，分度號為K型（鎳鉻-鎳硅）。產品通常與顯示儀表、記錄儀表或電子調節器配套使用，用于直接測量工業生產過程中0～1300℃范圍內的液體、蒸汽、氣體介質及固體表面溫度。雙支結構使其特別適用于需要冗余測量、雙通道監控或數據校驗的關鍵工藝場合。

二、核心特征：與WRN-431的關鍵區別

對比維度	WRN-431（單支）	WRN2-431（雙支）
感溫元件數量	單支	雙支獨立元件
信號輸出	單路溫度信號	兩路獨立溫度信號
接線端子數	2個（正負極）	4個（兩對正負極）
應用場景	常規單點測溫	冗余備份、雙通道對比、主備切換
可靠性	單點失效風險	單支故障不影響另一支工作
價格	相對較低	約高30%-50%（因雙支結構）

雙支結構的核心優勢：

冗余設計：一支熱電偶故障時，另一支仍可正常工作，提高系統可靠性
數據校驗：可同時監測同一測點的兩個溫度值，用于數據對比和異常判斷
主備切換：可與控制系統配合實現自動切換功能
多點監測：部分定制型號可測量?jī)蓚€(gè)不同位置（需特殊設計）

三、主要技術參數

參數類別	技術指標
型號標識	WRN2-431（"2"表示雙支）
分度號	K（鎳鉻-鎳硅）
測量范圍	0～1300℃（標準型） 0～800℃（常用工作范圍）
允許偏差	±2.5℃或±0.75%t（t為實測溫度）
熱響應時間	≤120秒（T0.5，標準型）
保護管直徑	20mm（標準規格）
保護管材質	1Cr18Ni9Ti（0-800℃） 0Cr25Ni20（0-1300℃）
絕緣電阻	≥100MΩ（常溫）雙支間絕緣電阻≥100MΩ
接線盒形式	防水式（防護等級IP65）
安裝方式	固定法蘭式
公稱壓力	2.5MPa（常溫下）
雙支特性	兩路獨立輸出，互不干擾

注：雙支熱電偶的兩支感溫元件在保護管內相互絕緣，可獨立工作，互不影響。

四、型號命名規則解析

WRN2-431型號含義：

WR：熱電偶（W表示溫度，R表示熱）
N：分度號K型（鎳鉻-鎳硅）
2：雙支結構（關鍵標識，區別于單支）
4：固定法蘭式安裝
3：防水式接線盒
1：設計序號（通常指保護管直徑規格，1對應20mm）

重要提示：型號中的"2"是區分單雙支的關鍵字符，WRN-431為單支，WRN2-431為雙支，其他參數相同。部分廠家可能采用不同命名規則，但核心結構特征一致。

五、結構特點

1. 雙支核心組件

感溫元件：采用兩套獨立的鎳鉻-鎳硅熱電偶絲，分別焊接成測量端，在保護管內相互絕緣隔離
保護管：不銹鋼材質（1Cr18Ni9Ti或0Cr25Ni20），提供機械保護和耐腐蝕性能
絕緣材料：高溫陶瓷或氧化鎂粉末填充，確保雙支元件間及對地絕緣
接線盒：防水式設計，防護等級IP65，內部有4個接線端子（兩對正負極）

2. 安裝特征

固定法蘭：便于在管道或設備上固定安裝，法蘭尺寸可根據需求定制
雙支引出線：兩路信號線在接線盒內獨立引出，可分別接入不同儀表或同一儀表的兩個通道
標識區分：通常用不同顏色或編號標識兩支熱電偶的正負極，便于接線識別

六、工作原理

WRN2-431基于熱電效應原理工作，兩支熱電偶獨立工作：

每支熱電偶由兩種不同成分的導體（鎳鉻和鎳硅）組成，一端焊接形成測量端（熱端），另一端作為參比端（冷端）
當兩端存在溫差時，每支回路中會產生獨立的熱電動勢，該電動勢的大小與溫差成正比
通過測量?jī)陕窡犭妱?dòng)勢，即可分別確定被測介質的溫度值
雙支結構的關鍵在于兩支元件在保護管內******絕緣隔離，互不影響
