一、產品概述

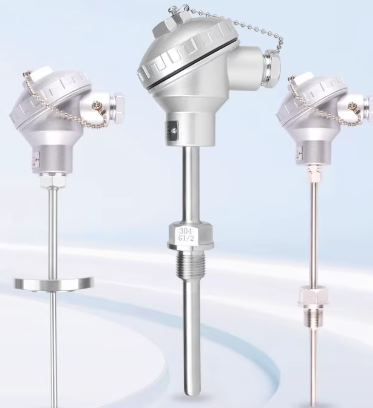

WRN-431G是裝配式熱電偶系列中的快速響應型號,采用固定法蘭安裝方式,分度號為K型(鎳鉻-鎳硅)。產品通常與顯示儀表、記錄儀表或電子調節器配套使用,用于直接測量工業生產過程中0~1300℃范圍內的液體、蒸汽、氣體介質及固體表面溫度??焖夙憫匦允蛊涮貏e適用于溫度變化頻繁、需要快速跟蹤的工藝場合。
二、核心特征:與WRN-431的關鍵區別
對比維度 | WRN-431(標準型) | WRN-431G(快速響應型) |
|---|---|---|
型號標識 | WRN-431 | WRN-431G("G"表示快速響應) |
熱響應時間 | ≤90秒(標準型) | ≤24秒(快速響應型) |
響應速度 | 常規響應 | 快速響應,溫度跟蹤更及時 |
應用場景 | 常規工業測溫 | 溫度變化快、需要快速跟蹤的場合 |
感溫元件結構 | 標準壓簧式 | 優化結構,響應更快 |
價格 | 相對較低 | 略高(約高10%-20%) |
"G"型快速響應的核心優勢:
響應速度快:熱響應時間從標準型的90秒縮短至24秒以內,能更快反映溫度變化
動態誤差小:在溫度快速變化的工藝中,測量滯后小,控制更精準
適用性廣:特別適合鍋爐、反應釜等溫度波動大的場合
三、主要技術參數
參數類別 | 技術指標 |
|---|---|
型號標識 | WRN-431G("G"表示快速響應) |
分度號 | K(鎳鉻-鎳硅) |
測量范圍 | 0~1300℃(標準型) |
允許偏差 | ±2.5℃或±0.75%t(t為實測溫度) |
熱響應時間 | ≤24秒(T0.5,快速響應型) |
保護管直徑 | 16mm或20mm(可選) |
保護管材質 | 1Cr18Ni9Ti(0-800℃) |
絕緣電阻 | ≥100MΩ(常溫) |
接線盒形式 | 防水式(G型,IP65防護等級) |
安裝方式 | 固定法蘭式 |
公稱壓力 | 2.5MPa(常溫下) |
防護等級 | IP65(防水防塵) |
注:熱響應時間T0.5指溫度階躍變化時,輸出變化至50%所需時間,是衡量響應速度的關鍵指標。
四、型號命名規則解析
WRN-431G型號含義:
WR:熱電偶(W表示溫度,R表示熱)
N:分度號K型(鎳鉻-鎳硅)
4:固定法蘭式安裝
3:防水式接線盒(防護等級IP65)
1:設計序號(通常指保護管直徑規格)
G:快速響應型(關鍵標識,區別于標準型)
重要提示:
WRN-431為標準響應型(熱響應時間≤90秒)
WRN-431G為快速響應型(熱響應時間≤24秒)
其他結構參數(分度號、安裝方式、接線盒形式)******相同
五、結構特點
1. 核心組件
感溫元件:采用鎳鉻-鎳硅熱電偶絲焊接而成,正極為鎳鉻合金(KP),負極為鎳硅合金(KN)
保護管:不銹鋼材質(1Cr18Ni9Ti或0Cr25Ni20),提供機械保護和耐腐蝕性能
絕緣材料:高溫陶瓷或氧化鎂粉末填充,確保電氣絕緣
接線盒:防水式設計(G型),防護等級IP65,內部有2個接線端子(正負極)
2. 快速響應設計特征
壓簧式感溫元件:采用壓簧結構,感溫元件與保護管接觸更緊密,熱傳導效率更高
優化熱傳導路徑:通過結構設計減少熱阻,縮短熱平衡時間
細徑保護管:部分快速響應型采用更細的保護管(如φ12mm),進一步加快響應速度
3. 安裝特征
固定法蘭:便于在管道或設備上固定安裝,法蘭尺寸可根據用戶需求定制
密封結構:法蘭與設備連接處采用密封墊片,防止介質泄漏
插入深度:通常為保護管外徑的8-10倍,確保測量準確性
六、工作原理
WRN-431G基于熱電效應原理工作:兩種不同成分的導體(鎳鉻和鎳硅)一端焊接形成測量端(熱端),另一端作為參比端(冷端)。當兩端存在溫差時,回路中會產生熱電動勢,該電動勢的大小與溫差成正比。通過測量熱電動勢,即可確定被測介質的溫度。
快速響應實現原理:
通過優化感溫元件與保護管的接觸方式,減少熱阻
采用更細的熱電偶絲或更薄壁的保護管,降低熱容量
壓簧結構確保感溫元件始終緊貼保護管內壁,提高熱傳導效率
七、應用領域
WRN-431G快速響應特性使其特別適用于以下工業場景:
1. 溫度快速變化場合
鍋爐燃燒控制、汽輪機溫度監測
化工反應釜快速升溫/降溫過程
熱處理爐溫度控制
2. 需要快速跟蹤的工藝
食品殺菌設備快速升溫過程
塑料擠出機溫度控制
干燥設備溫度波動監測
3. 典型行業應用
電力行業:鍋爐、汽輪機快速溫度變化監測
化工行業:反應器、精餾塔溫度快速控制
冶金行業:加熱爐、熱處理設備溫度跟蹤
食品行業:殺菌、干燥設備快速溫度響應
選型建議:如果工藝溫度變化緩慢(如儲罐、管道介質),可選用標準型WRN-431;如果溫度變化頻繁或需要快速控制,建議選用WRN-431G快速響應型。
